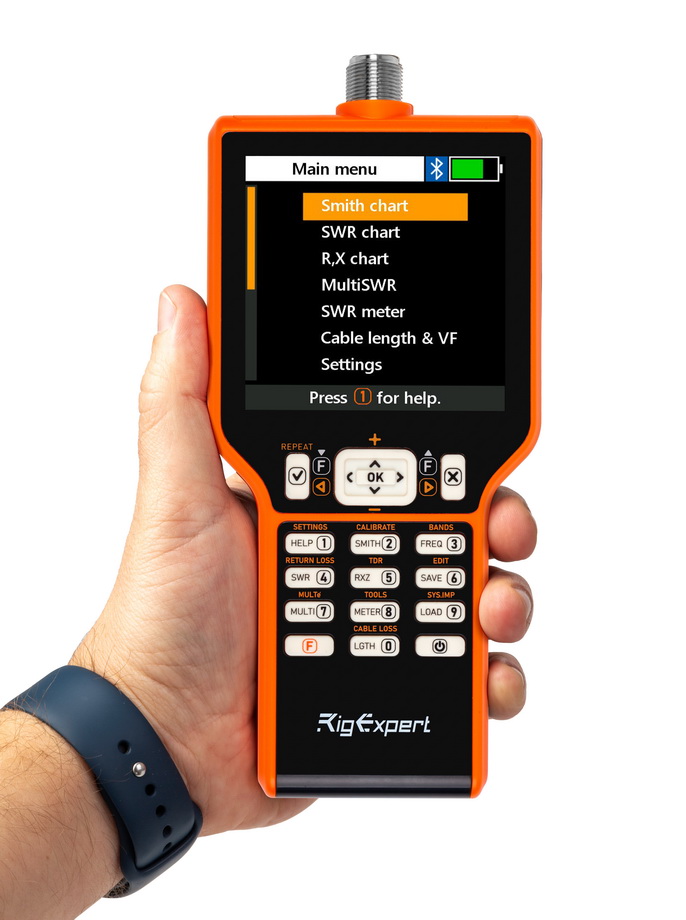

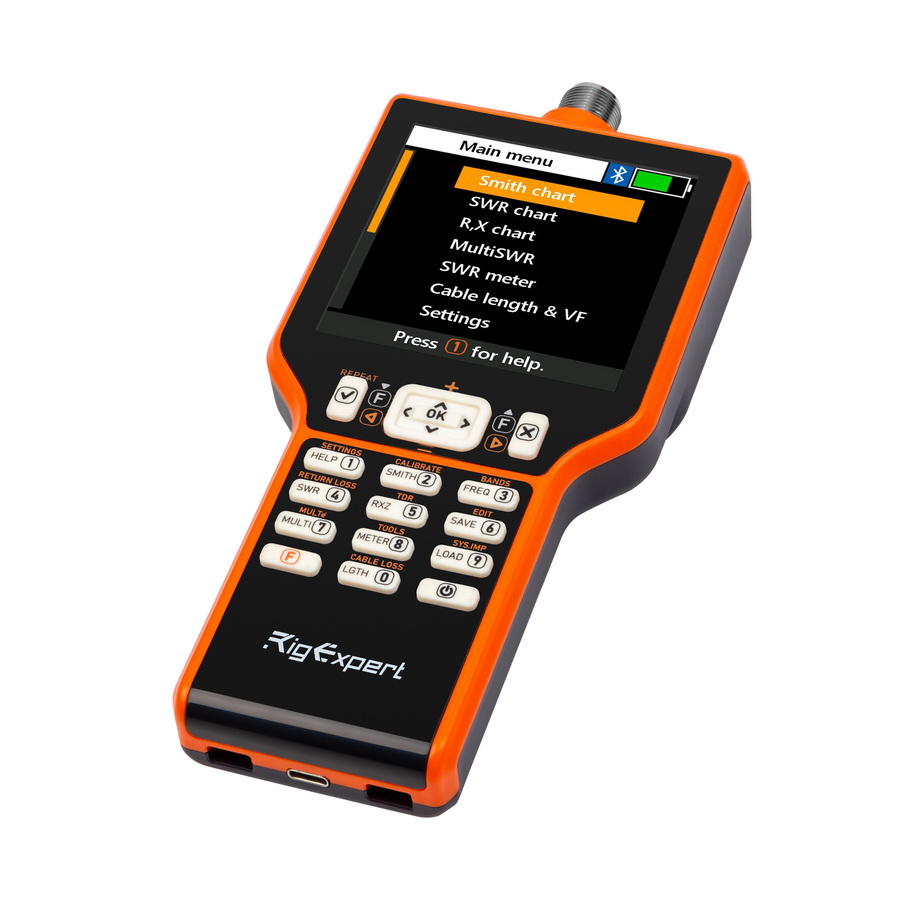

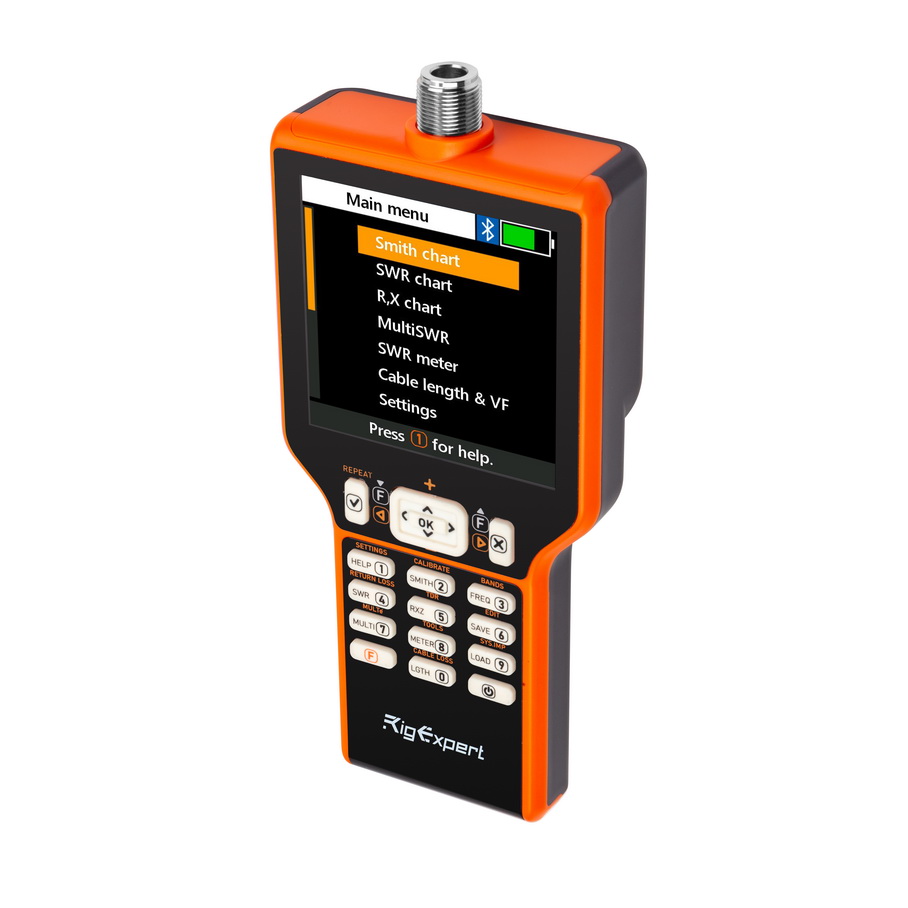

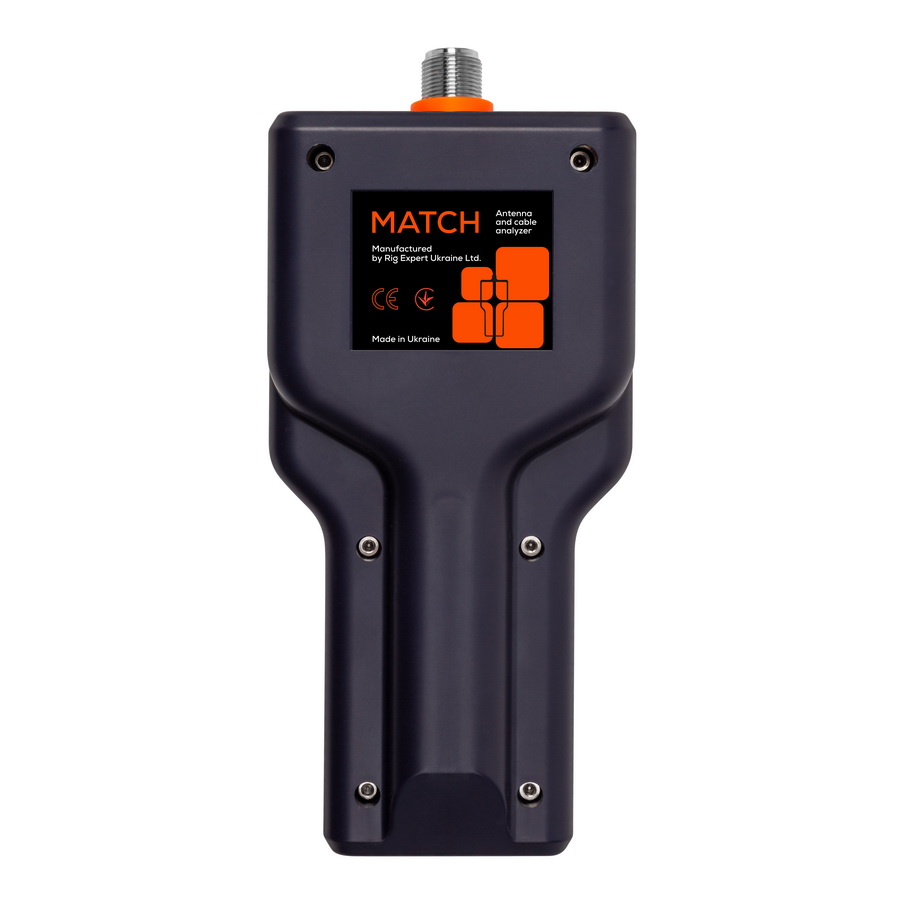

Антенный анализатор RigExpert MATCH ADVANCED

Антенный анализатор MATCH ADVANCED от RigExpert — это современный анализатор антенн и кабелей, предназначенный для точного измерения параметров антенно-фидерных трактов в диапазоне от 0,1 МГц до 230 МГц.

Удобный и многофункциональный, прибор подходит для использования как профессионалами, так и радиолюбителями.
Основные преимущества анализатора RigExpert MATCH ADVANCED:

    Обширный диапазон измерений: работа в диапазоне от 100 кГц до 230 МГц с разрешением ввода частоты 1 кГц.

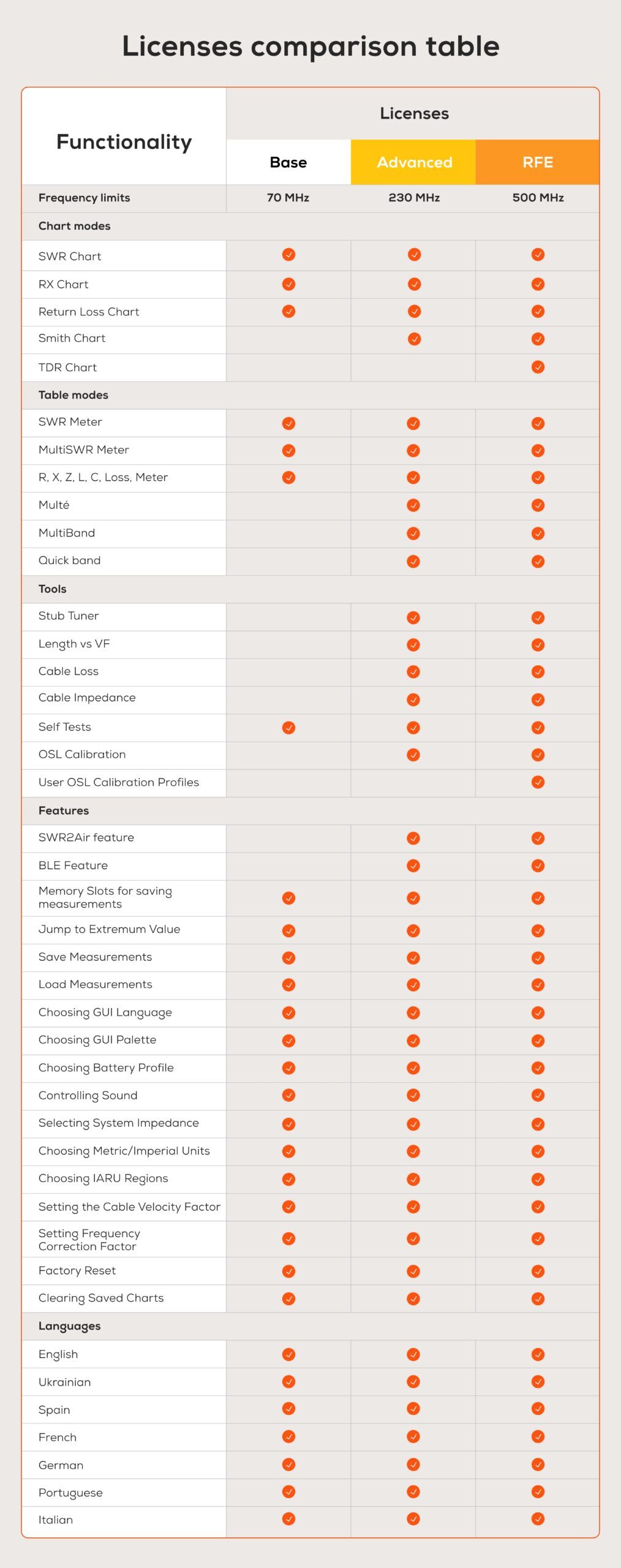

    Возможность расширения рабочего диапазона до 0,1-500 МГц (Версия RFE) путем приобретения дополнительной лицензии.

    Высокая точность и стабильность: устройство поставляется с заводской калибровкой, что обеспечивает точные и стабильные измерения без необходимости дополнительных настроек.

    Многофункциональность: возможность измерения коэффициента стоячей волны (КСВ), потерь на отражение, параметров R, X, Z, L, C, а также построение графиков, диаграммы Смита и выполнение рефлектометрии во временной области (TDR).

    Удобный интерфейс: большой цветной TFT LCD дисплей 4,0” с высокой контрастностью, встроенный справочник и функция самотестирования для быстрого доступа к необходимым настройкам.

    Расширенные возможности калибровки: поддержка OSL-калибровки с сохранением до 250 универсальных профилей для различных условий эксплуатации.

    Анализатор антенн MATCH ADVANCED — незаменимый инструмент для проверки, настройки и диагностики антенн и кабельных систем, который обеспечивает высокую эффективность как в любительском радио, так и в профессиональной, коммерческой связи и телекоммуникациях.



Характеристики антенного анализатора MATCH ADVANCED:

    Диапазон частот: 0,1 МГц – 230 МГц

    Ввод частоты: с разрешением 1 кГц

    Выходное сопротивление: 50 Ом

    Прямолинейность: 43 дБ (калиброванный)

Диапазон измерения КСВ (коэффициента стоячей волны):

    В числовых режимах: от 1 до 100

    В режимах графиков: от 1 до 10

Системное сопротивление КСВ:
Варианты выбора: 25, 50, 75, 100, 150, 200, 300, 450, 600 Ом


Режимы отображения:

    КСВ на одной или нескольких частотах: Отображает коэффициент стоячей волны для одной или нескольких частот.

    КСВ, потери на отражение, R, X, Z, L, C на одной частоте: Одновременно выводит значения КСВ, потерь на отражение, а также параметры: сопротивление (R), реактивность (X), импеданс (Z), индуктивность (L) и емкость (C) для заданной частоты.

    График КСВ: Графическое представление измеренного коэффициента стоячей волны.

    График R, X: Графическое отображение сопротивления и реактивности.

    Диаграмма Смита: Графический инструмент для анализа комплексного импеданса.

    График потерь на отражение: Отображает потерю мощности в результате отражения.

    Рефлектометр временной области (TDR): Осуществляет анализ кабеля или линии передачи с использованием методов временной рефлектометрии.


Дополнительные инструменты:

    Самодиагностика: Автоматическая проверка функциональности прибора.

    Настройка шлейфов: Инструменты для определения длины кабеля, измерения коэффициента скорости распространения, оценки потерь в кабеле и определения характеристического импеданса.
