-Антенна базовая F-23

Антенна базовая F-23

  • Антенна базовая F-23
  • F-23 стационарная антенна
  • F-23 стационарная антенна с 3 секциями
  • Базовая антенна F-23 - узел крепления противовесов
  • Базовая антенна F-23 - тип разъема для подключения коаксиального кабеля
  • Стационарная антенна F-23 - узел крепления на мачту
  • Антенна F-23 - комплектация
  • Антенна базовая F-23
  • F-23 стационарная антенна
  • F-23 стационарная антенна с 3 секциями
  • Базовая антенна F-23 - узел крепления противовесов
  • Базовая антенна F-23 - тип разъема для подключения коаксиального кабеля
  • Стационарная антенна F-23 - узел крепления на мачту
  • Антенна F-23 - комплектация
  • Антенна базовая F-23
  • F-23 стационарная антенна
  • F-23 стационарная антенна с 3 секциями
  • Базовая антенна F-23 - узел крепления противовесов
  • Базовая антенна F-23 - тип разъема для подключения коаксиального кабеля
  • Стационарная антенна F-23 - узел крепления на мачту
  • Антенна F-23 - комплектация
Отложить Отложено
Сравнить В сравнении
70199 тенге
Достаточно
- +
В корзинуВ корзине
Купить в 1 клик
Коллинеарная базовая VHF антенна  F-23 на диапазон 144-174 МГц. Антенна обеспечивает высокое усиление сигнала - до 7.8 dBi. Она рассчитана на работу с большой высокочастотной мощностью – до 200 Ватт.

Поделиться
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
  • Описание
  • Отзывы о товаре
  • Задать вопрос
  • Наличие на складе
  • Базовая антенна F-23 используется для работы в диапазоне VHF (144-174 МГц) в качестве приемопередающей антенны в составе ретрансляторов, диспетчерского или стационарного радиооборудования.

    Коллинеарная антенна для базовых станций F-23 имеет круговую диаграмму направленности и предназначена для использования в 2-х метровом диапазоне частот.

    Стационарная антенна F-23 обеспечивает высокий коэффициент усиления сигнала (не менее 7.8 dBi) как на прием, так и на передачу.

    В качестве наружной оболочки используется фибергласс, который обеспечивает отличную защиту излучающего штыря базовой антенны от ветра, пыли, влаги, а также солнечной радиации.

    Базовая УКВ антенна F-23 поставляется с прочным алюминиевым креплением и крепежными скобами, обеспечивающими быструю и надежную установку на мачте.

    Для удобной транспортировки фиберглассовый корпус базовой антенны F-23 разбит на три секции, а металлические соединительные муфты обеспечивают механическую прочность соединений.

    Антенна F-23 поставляется в разобранном виде, длина упаковки составляет 1,6 м. При сборке антенны между секциями обеспечивается герметичность и исключается попадание осадков внутрь антенны.

    Для настройки антенны на рабочие частоты в диапазоне 144-174 МГц потребуется укорачивание (обрезка) коллинеарных внутренних элементов антенны в соответствии с таблицей, приведенной в инструкции.

    При использовании антенны на радиолюбительском диапазоне 144-146 МГц настройка не требуется, и антенна будет готова к работе сразу же после сборки.

    Антенна F-23 состоит из трех коллинеарных элементов длиной 5/8 длины волны каждый, с емкостными нагрузками, что обеспечивает высокое усиление (до 7.8 dBi) при широкой полосе пропускания (около 3 МГц).

    Максимальная мощность, подводимая к антенне,  составляет 200 Ватт, высота антенны 4.53 м. Антенна рассчитана на питание коаксиальным кабелем типа RG-213, RG-214 с волновым сопротивлением 50 Ом, разъем на антенне для подключения кабеля -  типа SO-239 (UHF-мама).


    Технические характеристики базовой антенны F-23

    - Диапазон рабочих частот: 144-174 МГц

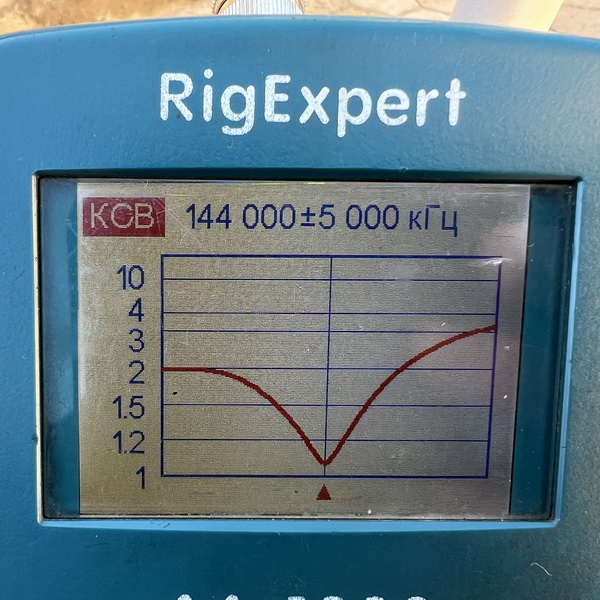

    - Полоса пропускания по уровню КСВ=1.5: 3 МГц
    - Усиление: 7,8 dBi
    - Входное сопротивление: 50 Ом
    - Тип антенны: коллинеарная
    - Кол-во излучающих элементов: 3 X 7/8
    - Поляризация: вертикальная
    - Допустимая мощность: 200 Вт
    - Разъем для кабеля: UHF female


    Механические характеристики базовой антенны F-23

    - Длина антенны: 4600±20 мм
    - Вес антенны: 1,7 кг.
    - Максимальная ветровая нагрузка: 40 м/с
    - Материал корпуса: фибергласс
    - Материал излучателя: медь
    - Крепление на мачту, диаметр: 30-62 мм
    - Диапазон рабочих температур: -50~+70℃
    - Материал крепления: дюралюминий
    - Грозозащита: заземлена по DC (постоянному току)

    Комплектация: базовая антенна F-23 (3 секции), три противовеса, дюралевый стакан, два хомута с гайками для крепления на мачту, инструкция

    Документы

    Базовая антенна F-23 - настроечная таблица Размер: 880,8 кб
